2連スイッチBOX / PCポリカーボネート ELECTRICAL 1 SERIES SW BOX
B-97300-F301
【操作部】 RESET:青色/LED球:青色/照光式押しボタンスイッチ
START:緑色/LED球:黄色/照光式押しボタンスイッチ
【表示】 [RESET]/[START]シール付
【備考】 リセットスイッチ、スタートスイッチがセットでご使用いただけます

2連スイッチBOX B-97300-F3012連スイッチBOX B-97300-F301

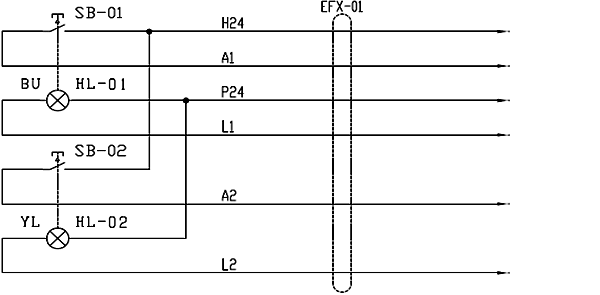

接続図 接続図 B-97300-F301

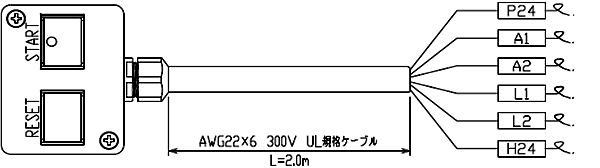

外形イメージ 外形イメージ B-97300-F301
線端切り落とし  マークチューブ付き
外形寸法 外形寸法 B-97300-F301
仕様・定格
部品 メーカー 定格電圧 機能 接点構成 型式
照光式
押しボタンスイッチ
IDEC AC/DC24V モメンタリ 1c AL6Hシリーズ

AL6Hシリーズ定格 定格使用電圧 抵抗負荷
AC/DC24V 1A
LED 定格使用電圧 LED 消費電流
AC/DC24V DC定格 8mA
AC定格 9mA
